Sekční garážová a průmyslová vrata DoorHan
Oficiální výrobce ČR – Výrobní závod Kadaň
Sekční garážová a průmyslová vrata DoorHan na míru
Společnost DoorHan Europe s.r.o. vyrábí sekční vrata přímo v České republice v moderním průmyslovém areálu v Kadani (přes 15 000 m² výrobních ploch). Naše vrata kombinují bezkonkurenční tepelnou izolaci sendvičových panelů o tloušťce 40 mm ($U = 1{,}20\text{ W}/(\text{m}^2\cdot\text{K})$), patentované bezpečnostní zámky bez tepelných mostů a robustní kování dimenzované na desítky tisíc pracovních cyklů.
✓ Výroba v ČR na míru (přesnost na 1 mm)
✓ Zateplený sendvič 40 mm bez tepelného mostu
✓ Certifikace bezpečnosti ČSN EN 13241-1
✓ Expresní dodání do 5–10 pracovních dnů
✓ Záruka až 5 let na panel proti prorezivění
Tepelný prostup křídla
U = 1,20 W/(m²K)
Izolační jádro
40 mm PUR pěna (40 kg/m³)
Záruka na panel
5 let proti prorezivění
Rychlost dodání
5–10 pracovních dnů
Katalog modelových řad sekčních vrat DoorHan
Kompletní nabídka privátních i průmyslových systémů s detailními technickými specifikacemi.
Rezidenční garážová vrata • Nízké nadpraží
DoorHan RSD01 Hybrid Europe
Ekonomické a konstrukčně kompaktní řešení pro rodinné domy a rekonstrukce. Díky mechanismu tažných pružin umístěných ve svislých vodicích profilech vyžaduje minimální nároky na stavební nadpraží.
- Typ vyvažování: Boční tažné pružiny duplex
- Minimální nadpraží: Od 100 mm (ruční) / 150 mm (pohon)
- Maximální rozměry: Šířka 3 500 mm × Výška 3 000 mm
- Tloušťka panelu: 40 mm s přerušeným tep. mostem
- Testovaná životnost: Minimálně 25 000 cyklů
- Bezpečnostní pojistky: Dvojitá tažná lanka a pojistka pružin
Rezidenční garážová vrata • Torzní mechanismus

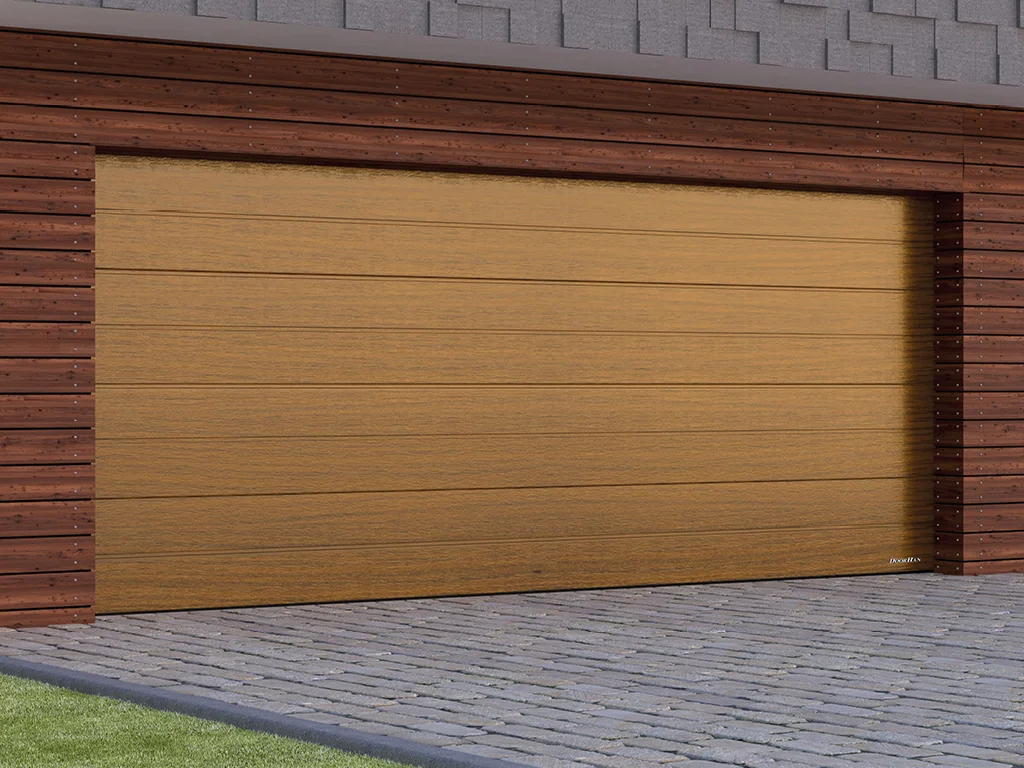

DoorHan RSD02 Europe
Nejoblíbenější model garážových vrat pro privátní stavby a dvojgaráže. Torzní pružiny nad otvorem poskytují maximální stabilitu, plynulý tichý chod a možnost osazení integrovanou brankou.
- Typ vyvažování: Torzní pružiny nad otvorem
- Minimální nadpraží: 150 až 210 mm (dle typu kování)
- Maximální rozměry: Šířka 6 000 mm × Výška 3 500 mm
- Integrovaná branka: Dostupná (práh 20 mm + magnetický senzor)
- Testovaná životnost: 25 000 cyklů (na přání až 50 000)
- Bezpečnostní pojistky: Zámek proti přetržení pružiny v základu
Průmyslová sekční vrata • Vysoké zatížení
DoorHan ISD01 Industrial
Vysoce odolná průmyslová sekční vrata vyvinutá pro intenzivní zatížení ve výrobních halách, logistických terminálech, zemědělských stavbách a servisních střediscích.
- Typ vyvažování: Průmyslové torzní pružiny v olejové lázni
- Maximální rozměry: Šířka 8 000 mm × Výška 7 000 mm
- Pracovní cykly: 25 000 až 100 000 cyklů
- Typy kování: Standardní, vysoké, vertikální, šikmé
- Tepelná izolace: 40 mm PUR panel + dvojité těsnění EPDM
- Bezpečnostní výbava: Pádové brzdy + bezpečnostní lanka v základu
Panoramatická sekční vrata • Prosklení

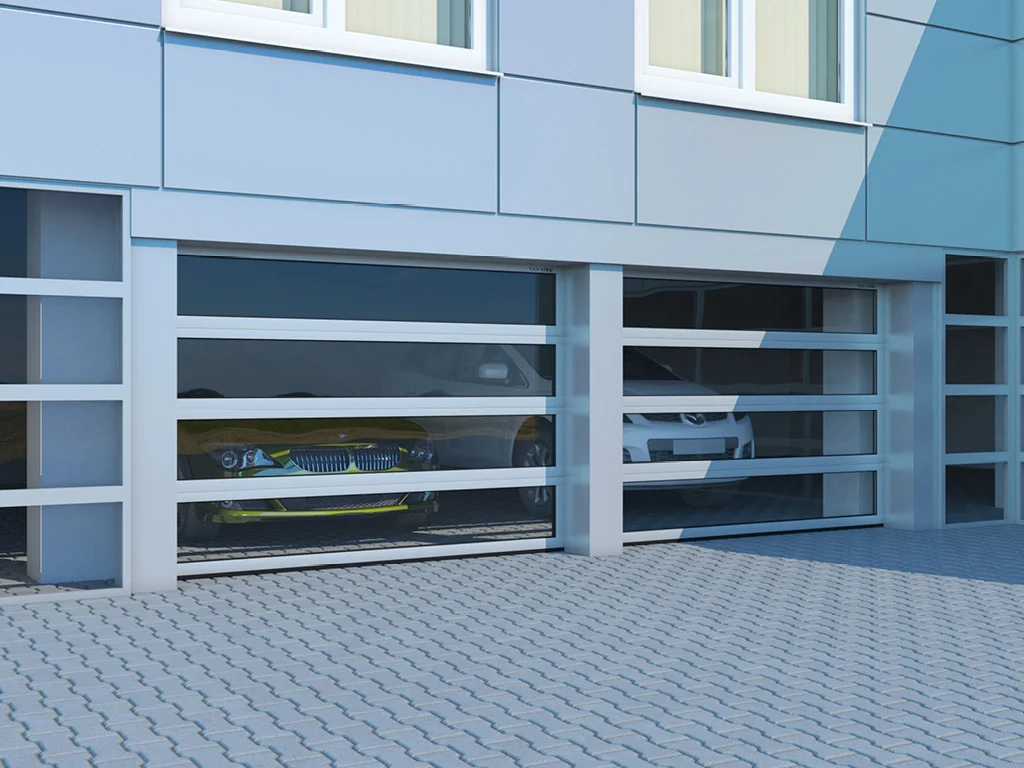

DoorHan ISD02 Full-Vision
Reprezentativní sekční vrata z extrudovaných hliníkových profilů s velkoformátovým prosklením z nárazuvzdorného polykarbonátu. Zajišťují až 85% prostup denního světla pro autosalony a showroomy.
- Rám křídla: Extrudovaný hliník T-bridge bez termomostu
- Prosklení: Nárazuvzdorný polykarbonát / akrylát (jednoduché/dvojité)
- Maximální rozměry: Šířka 6 000 mm × Výška 6 000 mm
- Kombinace: Možnost spodního plného sendvičového panelu 40 mm
- Barevné úpravy: Přírodní elox nebo lakování v jakémkoliv RAL
- Optická propustnost: Až 85 % přirozeného denního světla
Konstrukční schéma a mechanika sekčních vrat
Technická schémata rozložení prvků u systému tažných a torzních pružin DoorHan.

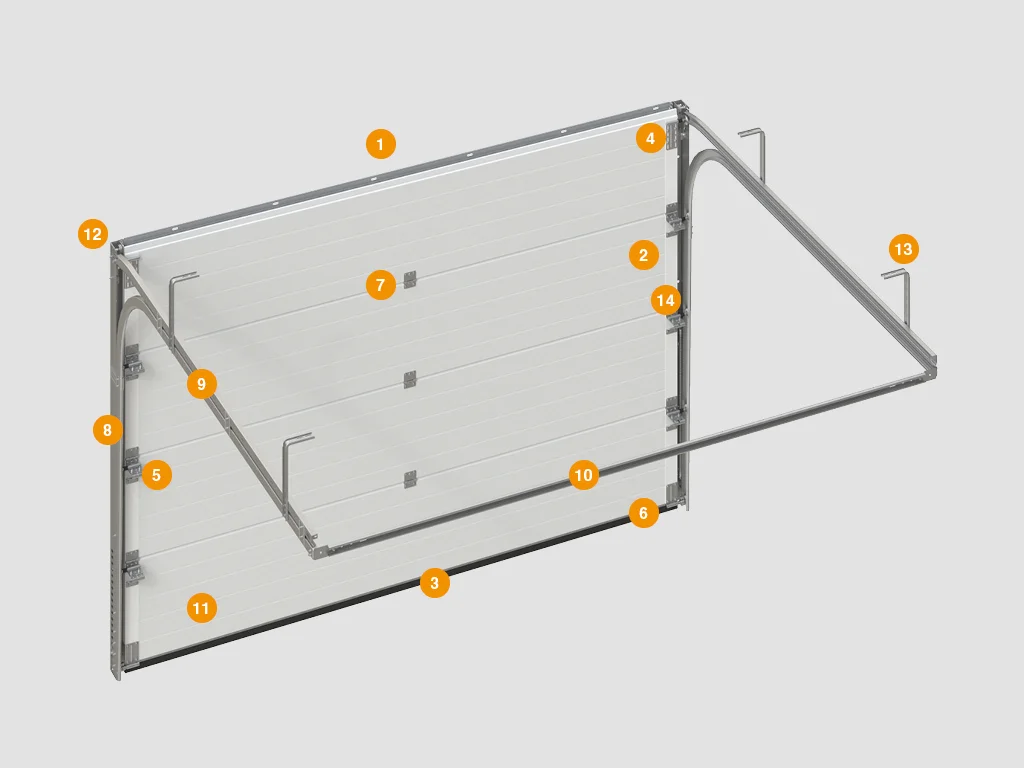

Schéma konstrukce RSD01 (Tažné pružiny)
1. Svislé a vodorovné vodicí lišty z žárově zinkované oceli.
2. Dvojitá tažná pružina umístěná ve svislém profilu chráněná krytem.
3. Dvojité ocelové lanko s šestinásobným faktorem bezpečnosti.
4. Sendvičové panely 40 mm s EPDM těsněním po celém obvodu.

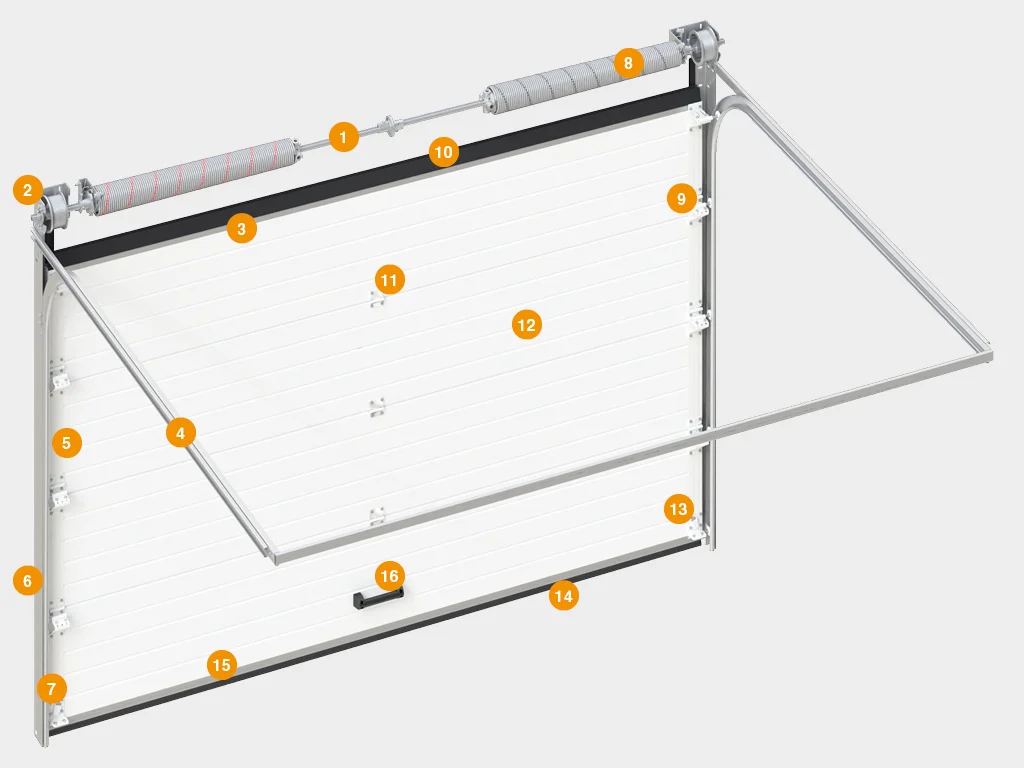

Schéma konstrukce RSD02 (Torzní pružiny)
1. Torzní hřídel s pružinami a integrovanou mechanickou pojistkou proti prasknutí.
2. Ložiskové konzoly a lanové bubny z hliníkové slitiny.
3. Robustní boční panty s nastavitelnými rolnami pro tichý pojezd.
4. Možnost instalace integrovaných dveří s magnetickým bezpečnostním čidlem.
Srovnávací tabulka technických parametrů
Detailní technické porovnání všech modelů sekčních vrat vyráběných v Kadani.
| Technický parametr |
RSD01 Hybrid |
RSD02 Europe |
ISD01 Industrial |
ISD02 Full-Vision |
| Cílové určení |
Garáže rodinných domů, rekonstrukce |
Privátní garáže, dvojgaráže, novostavby |
Výrobní haly, sklady, logistická centra |
Showroomy, autosalony, myčky aut |
| Vyvažovací mechanismus |
Tažné pružiny duplex (v bočních profilech) |
Torzní pružiny na hřídeli (nad otvorem) |
Průmyslové torzní pružiny s ložisky |
Průmyslové torzní pružiny s ložisky |
| Minimální výška nadpraží |
Od 100 mm (ruční) / 150 mm (motor) |
Od 150 mm (snížené) / 210 mm (standard) |
Od 250 mm (standard) až po vertikál |
Od 250 mm (standard) až po vertikál |
| Minimální boční ostění |
100 mm |
120 mm |
150 mm |
150 mm |
| Maximální šířka vrat |
3 500 mm |
6 000 mm |
8 000 mm |
6 000 mm |
| Maximální výška vrat |
3 000 mm |
3 500 mm |
7 000 mm |
6 000 mm |
| Konstrukce křídla |
Ocelový sendvič 40 mm s PUR pěnou |
Ocelový sendvič 40 mm s PUR pěnou |
Zesílený ocelový sendvič 40 mm |
Hliníkový rám 40 mm + polykarbonát |
| Tepelný prostup křídla (U) |
1,20 W/(m²K) |
1,20 W/(m²K) |
1,20 W/(m²K) |
Dle zvoleného typu zasklení |
| Základní životnost pružin |
25 000 pracovních cyklů |
25 000 cyklů (volitelně 50 000) |
25 000 cyklů (volitelně až 100 000) |
25 000 cyklů (volitelně až 100 000) |
| Integrovaná personální branka |
Nelze |
Ano (nízký hliníkový práh 20 mm) |
Ano (s panikovým kováním) |
Ano |
| Odolnost vůči větru (ČSN EN 12424) |
Třída 2–3 (do 90–100 km/h) |
Třída 3–4 (do 120 km/h) |
Třída 4–5 (extrémní zátěž) |
Třída 3–4 |
| Vzduchotěsnost / Vodotěsnost |
Třída 2 / Třída 3 |
Třída 2 / Třída 3 |
Třída 2 / Třída 3 |
Třída 2 / Třída 2 |
| Bezpečnostní certifikace |
ČSN EN 13241-1 (CE) |
ČSN EN 13241-1 (CE) |
ČSN EN 13241-1 (CE) |
ČSN EN 13241-1 (CE) |
Technologie a anatomie sendvičového panelu DoorHan
Každý panel je výsledkem precizního vývoje zaměřeného na energetickou úsporu a dlouholetou odolnost.
01
Přerušený tepelný most
Přední a zadní ocelový plášť panelu se v žádném bodě nedotýkají. To spolehlivě zamezuje vzniku tepelného mostu, eliminuje promrzání zámků i v tuhých mrazech a zabraňuje kondenzaci vlhkosti uvnitř garáže.
02
Tuhá PUR pěna (40 kg/m³)
Vnitřní izolační jádro tvoří bezfreonová polyuretanová pěna s vysokou hustotou. Pěna dokonale vyplňuje prostor mezi plechy, vytváří pevnou sendvičovou strukturu a propůjčuje vratům vysokou torzní tuhost.
03
Antikorozní zinkování a lak
Konstrukční plech tloušťky 0,45 mm je oboustranně žárově zinkován (180 g/m²) a chráněn vícevrstvým polyesterovým lakem (25 mikronů), který odolává UV záření, průmyslovým emisím a solím.
04
EPDM těsnění nové generace
Obvodová a mezičlánková těsnění z modifikovaného kaučuku EPDM si zachovávají elasticitu i při teplotách pod -35 °C. Spodní těsnicí profil vyrovnává nerovnosti podlahy a hermeticky uzavírá prostor.
Design panelů, prolisy a barevná paleta
Přizpůsobte vzhled vrat architektuře vašeho domu. Nabízíme pestrou škálu povrchů a barevných dekorů.

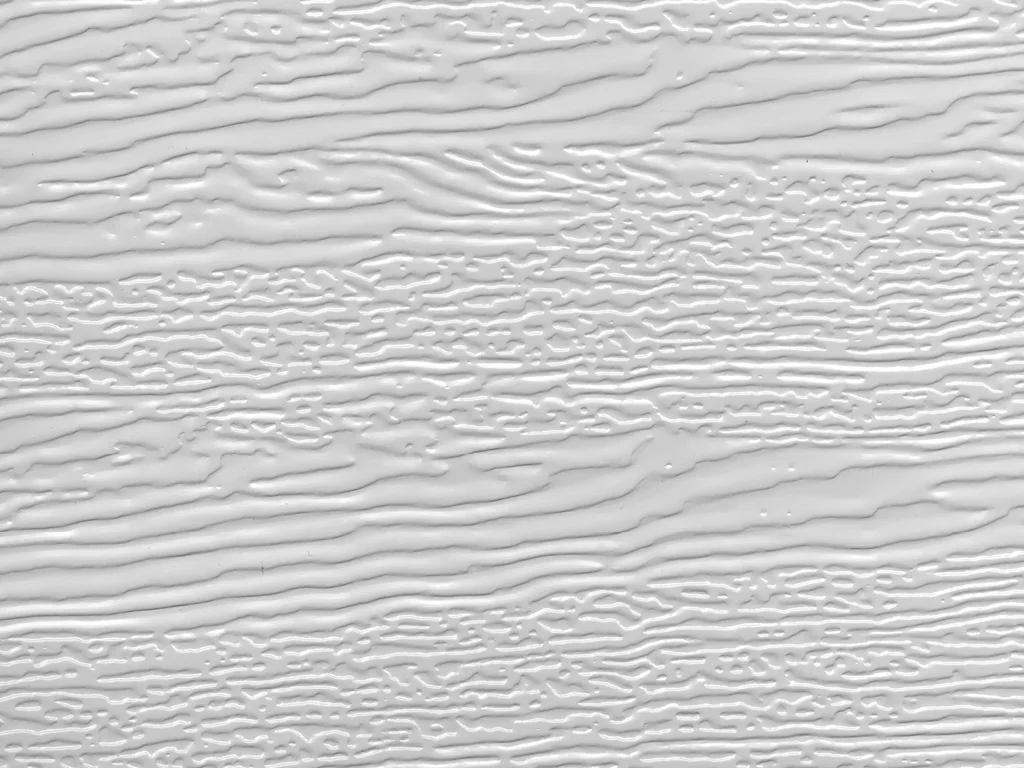

Woodgrain (Struktura dřeva)
Oblíbená struktura napodobující letokruhy dřeva. Vysoce odolná proti drobným škrábancům a stopám prachu.

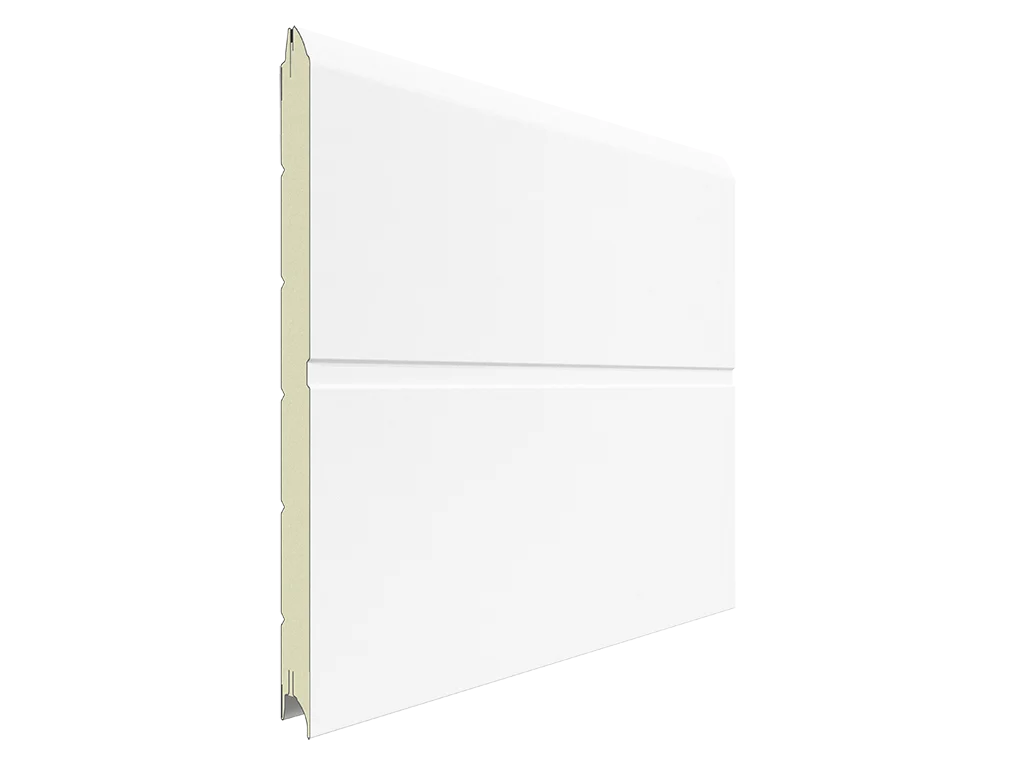

M-Line (Středová drážka)
Moderní elegantní prolis se středovou horizontální drážkou, který opticky rozčleňuje plochu vrat.
Hladký panel (Smooth / Solid)
Minimalistický hladký povrch bez struktury. Skvěle doplňuje moderní funkcionalistické fasády.
Standardní barevné odstíny a dřevodekory
Kromě standardních skladových odstínů nabízíme možnost lakování panelů v libovolné barvě vzorníku RAL v moderní práškové lakovně výrobního závodu v Kadani.
Automatické pohony a chytré ovládání vrat
Spolehlivá pohonová technika DoorHan s plynulým rozjezdem a integrovanou bezpečností.
Privátní automatizace • Stropní montáž
Stropní pohony řady Sectional (800 / 1000 / 1200 Fast)
Navrženy pro privátní sekční vrata. Vyznačují se tichým řemenovým nebo řetězovým převodem, integrovaným úsporným LED osvětlením a rychlostí zdvihu až 0,2 m/s.
- Elektronické koncové spínače s milimetrovou přesností.
- Detekce překážek: okamžité zastavení a zpětný chod při kontaktu.
- Rádiové dálkové ovladače Transmitter-4PRO s plovoucím kódem.
Průmyslová automatizace • Vysoké zatížení

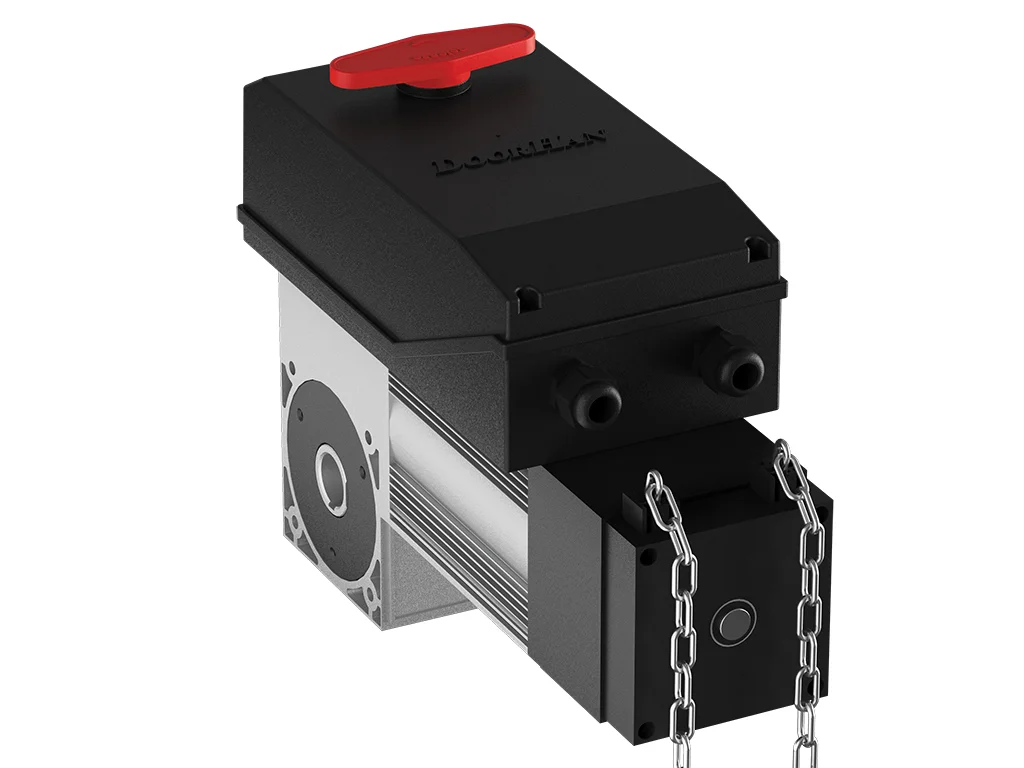

Průmyslové hřídelové pohony Shaft-30 / Shaft-60 IP65
Masivní hřídelové pohony pro vrata ISD01 a ISD02 s vysokou frekvencí otevírání. Šneková převodovka v trvalé olejové lázni odolává nepřetržitému provozu.
- Krytí IP65 pro vlhké provozy a mycí linky.
- Nouzový ruční řetěz pro snadné otevření při výpadku elektrické energie.
- Možnost připojení semaforů, indukčních smyček a optolišt.
Regionální servis a montáž DoorHan po celé České republice
Díky přímé výrobě v Kadani obsluhujeme zákazníky ve všech krajích ČR bez zprostředkovatelů.
Výrobní závod Kadaň
Sídlo výrobního areálu pro ČR, expedice, showroom a centrální výdej dílů: Královský Vrch 2018, 432 01 Kadaň.
Detail výrobního závodu Kadaň »
Krajská montážní střediska
Certifikované servisní zóny v Ústeckém kraji (Chomutov, Most, Ústí n. L.), Praze, Středočeském kraji a dalších regionech.
Přehled regionů v ČR »
Nezávazné zaměření technikem
Odborný technik přijede přímo na vaši stavbu, prověří ostění, nadpraží a podlahu a navrhne řešení na míru.
Objednat zaměření otvoru »
Často kladené otázky k sekčním vratům DoorHan
Odpovědi na klíčové otázky týkající se výběru, rozměrů, montáže a záruky.
Jaký je konstrukční rozdíl mezi garážovými vraty RSD01 a RSD02?
Model RSD01 využívá tažné pružiny integrované v bočních vodicích lištách (systém duplex). Vyžaduje minimální výšku nadpraží od pouhých 100 mm a je optimální pro běžné privátní garáže do šířky 3 500 mm. Model RSD02 je osazen robustními torzními pružinami nad stavebním otvorem (nadpraží min. 150–210 mm) s nosností pro rozměrné otvory až do šířky 6 000 mm, umožňuje instalaci integrované personální branky s nízkým prahem a volbu zesílených pružin na 50 000 cyklů.
Jakou tepelnou izolaci nabízí sendvičové panely DoorHan?
Sendvičové panely DoorHan mají tloušťku 40 mm a jsou vyplněny tuhou polyuretanovou pěnou o hustotě 40 kg/m³ bez obsahu freonů. Unikátní konstrukce zámku panelu kompletně přerušuje tepelný most mezi vnějším a vnitřním ocelovým pláštěm, což zabraňuje promrzání spojů. Součinitel prostupu tepla křídla činí U = 1,20 W/(m²K), což odpovídá izolačním vlastnostem čtyřkomorového plastového okna.
Jak dlouho trvá výroba a dodání vrat ze závodu v Kadani?
Díky přímé výrobní lince v závodě Kadaň (Královský Vrch 2018) trvá výroba standardních i atypických sekčních vrat na míru pouhých 5 až 10 pracovních dnů od schválení výrobního zaměření. Odpadá zdlouhavé čekání na mezinárodní dovoz.
Jaké bezpečnostní prvky chrání uživatele sekčních vrat DoorHan?
Všechna sekční vrata DoorHan jsou certifikována dle evropské normy ČSN EN 13241-1. Zahrnují patentovaný zámek panelu s ochranou proti sevření prstů, mechanické pojistky proti prasknutí torzních pružin (okamžitá aretace hřídele) a pádové záchytné pojistky při přetržení nosných ocelových lan.
Jaké typy pohonů a automatizace jsou pro sekční vrata k dispozici?
Pro privátní garáže dodáváme tiché stropní pohony DoorHan řady Sectional (800 Fast, 1000 a 1200) s řemenovým nebo řetězovým převodem, integrovaným LED osvětlením a dálkovými ovladači s plovoucím kódem. Pro průmyslová vrata jsou k dispozici výkonné hřídelové pohony Shaft-30/60 IP65 s nouzovým řetězovým odblokováním.
Jaké jsou stavební požadavky na přípravu garážového otvoru?
Pro montáž sekčních vrat je nutné mít začištěný pravoúhlý stavební otvor, rovnou dokončenou podlahu, boční ostění vlevo i vpravo minimálně 100 mm a nadpraží alespoň 100 mm (pro model RSD01) nebo 150–210 mm (pro model RSD02). Náš technik provede přesné zaměření přímo na místě před zadáním do výroby.
Lze vyrobit sekční vrata s integrovanými vstupními dveřmi?
Ano, model RSD02 i průmyslová vrata ISD01 lze vybavit integrovanými personálními dveřmi (brankou) s ultra nízkým hliníkovým prahem o výšce pouhých 20 mm. Dveře jsou vybaveny magnetickým bezpečnostním senzorem, který zabrání spuštění motoru, pokud jsou dveře otevřené.
Jaká je záruční doba a dostupnost originálních náhradních dílů?
Na sendvičové panely proti prorezivění poskytujeme záruku až 5 let, na pohony a řídicí elektroniku 2 až 3 roky. Přímo v centrálním skladu v Kadani držíme originální náhradní díly (pružiny, panty, kolečka, pohony) pro všechny modely s garancí dostupnosti minimálně 10 let.
